BZT900備自投(廠用電快切)及測控裝置綜合調試系統

產品中心 > 電力培訓仿真專用系列 > BZT900備自投(廠用電快切)及測控裝置綜合調試系統

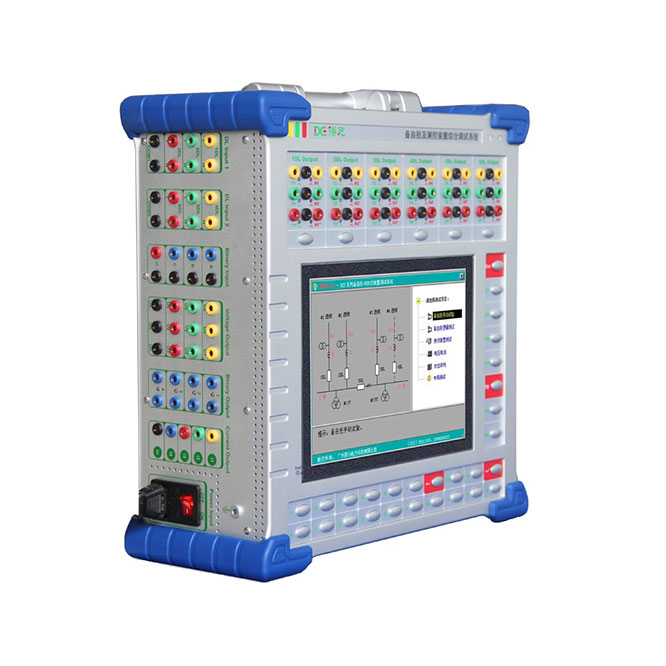

BZT900備自投(廠用電快切)及測控裝置綜合調試系統

主要硬件配置

九路獨立電壓源;四路獨立電流源;四對開出量;兩對開入量;六組模擬斷路器;一路輔助直流電壓

功能特點

儀器采用10.4寸彩色液晶顯示屏,測試裝置面板兼具鍵盤設計,無需附加任何PC外設即可直接使用,方便現場操作;

儀器可以立式或臥式放置,更好的適應于現場及其他各類場所;

專門針對多電源回路變電站備自投的特點和需求設計,提供9路獨立電壓源:輸出范圍為0-125VAC);4路獨立電流源:輸出范圍為0-6AAC),精度0.1%

六組獨立斷路器功能,每組分別提供3對互相隔離的空接點輸出。

可測試進線備自投動作邏輯

可測試變壓器備自投動作邏輯

可測試橋開關備自投動作邏輯

可測試分段開關備自投動作邏輯

可測試廠用電快速切換裝置動作邏輯

可測試測控裝置采樣通道精度

可通過內置的模擬斷路器進行整組試驗

主要技術參數

項目

技術指標/配置

供電

電源

功耗

2000VA

交流供電

220V±20%4763Hz

交流電壓范圍

9×(0125V

交流電壓準確度

2V以下,絕對誤差小于4mV2V125V,相對誤差小于01%

總諧波畸變率THD%

0.2% @2V125V

交流電壓功率

單相>30VA/相(額定電壓),輸出最大功率>60VA

所有電壓相可同時帶載輸出

零漂值

電壓源的零漂幅值應小于5mV

電壓源輸出響應速度

交流:<100μs

幅頻特性:

±0.1%0.5% @101000Hz

交流電流范圍

4×(06A,可多相并聯輸出

交流電流準確度

0.2A以下,絕對誤差小于0.4mA

0.2A6A,相對誤差小于0.1%

總諧波畸變率THD%

0.2% @0.2A6A

交流電流功率

0.5A:最大負載大于18.0Ω

零漂值

電流源的零漂幅值應小于5mA

電流源輸出響應速度

交流:<100μs

幅頻特性

±0.1%0.5% @10~1000Hz

獨立模擬斷路器

數目

6組模擬斷路器

常閉/常開接點容量

220VDC條件下5A

24VDC28VAC條件下16A

跳合閘操作電源電壓

DC110V220V

跳合閘線圈電流

0.3A(跳合閘線圈電阻值: 730Ω)

合閘時間選擇

0.050s0.5s,設置分辨率1ms

跳閘時間選擇

0.020s0.1s,設置分辨率1ms

交流電壓與交流電流同步性

10μ

開出量(軟件控制)

開出量4對;類型:4對空接點不分極性(電氣隔離)

交流容量:Vmax: 250VAC/Imax0.5A

直流容量:Vmax: 250VDC/Imax0.5A

開入量

開入量2對;容量:Vmax: 250V/Imax0.5A

箱體尺寸及重量

整機重量: 10.8Kg

整機尺寸:350mm×330mm×150mmH×W×D
